Pro více technických parametrů si prosím stáhněte PDF pro referenci
Bezpečnostní laserový skener slouží k ochraně perimetru robotické paže
Průmyslová výroba bude využívat robotická ramena, která mohou zvýšit produkci a snížit náklady. Obvod robotické paže je ale nebezpečný, proto je potřeba zřídit monitorovací oblast. Když osoba nebo předmět vstoupí do obvodu manipulátoru, bezpečnostní laserový skener to dokáže detekovat a vydá signál, který ovládá manipulátor, aby přestal pracovat, aby byla osoba chráněna.
●5M distance, 270 degree angle,
●Switch output, NPN3 (PNP3) equipment working status indication1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Technický parametr
Základní informace | ||
Jméno výrobku | 2D-TOF-bezpečnostní laserový skener | |
Číslo produktu | XD-TOF-05D | |
IO výstup | NPN | PNP |
Laserový zdroj světla | 905nm (třída I) | |
skenovací frekvence | 15Hz/30Hz | |
Rozsah úhlu snímání | 270º | |
Rozlišení úhlu | {{0}}.1 º/0.3 degree | |
pracovní oblast | 0.05m-5m | |
Funkce sebe{0}}učení | Automaticky skenovat prostředí, generovat oblast | |
Mechanické/elektronické parametry | ||
Elektrické spojení | 14pinový terminál | |
Napájecí napětí | 2W | |
Spotřeba energie | DC9V-28V | |
Přepnout pohon | DC30V 50mA MAX | |
Barva skořápky | Blue/yellow（New product not released） | |
Ochranná hladina | IP65 | |
Hmotnost | 150g Without cable | |
| Velikost (délkašířkavýška) | 50 mm 50 mm 76 mm | |
Výkon | ||
Rozpoznatelný tvar předmětu | Téměř jakýkoli tvar | |
Chyba měření | ±30mm | |
Počet skupin oblastí | 16 skupin oblastí, každá skupina oblastí obsahuje 3 oblasti | |
rozhraní | ||
USB | Micro-USB | |
Vstupte | Micro-USB | |
Vstupte | GND/NC4 | |
| Přepnout výstup | NPN(PNP)3, Indikace pracovního stavu zařízení1 | |
Doba přidržení výstupu signálu | 100 ms-10 000 ms (nastavitelné) Typicky 330 ms | |
Doba odezvy | 67 ms-30 000 ms (nastavitelné) 134 ms typické | |
Indikátor světla | Indikátor napájení1, indikátor skupiny oblastí3 | |
Parametry prostředí | ||
Anti{0}}vibrace | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Pracovní teplota | -10ºC ▬ plus 55 ºC | |
Rozsah teplot skladování | -30ºC ▬ plus 75 ºC | |
Odolnost vůči okolnímu světlu | Menší nebo rovno 15,000luxům | |

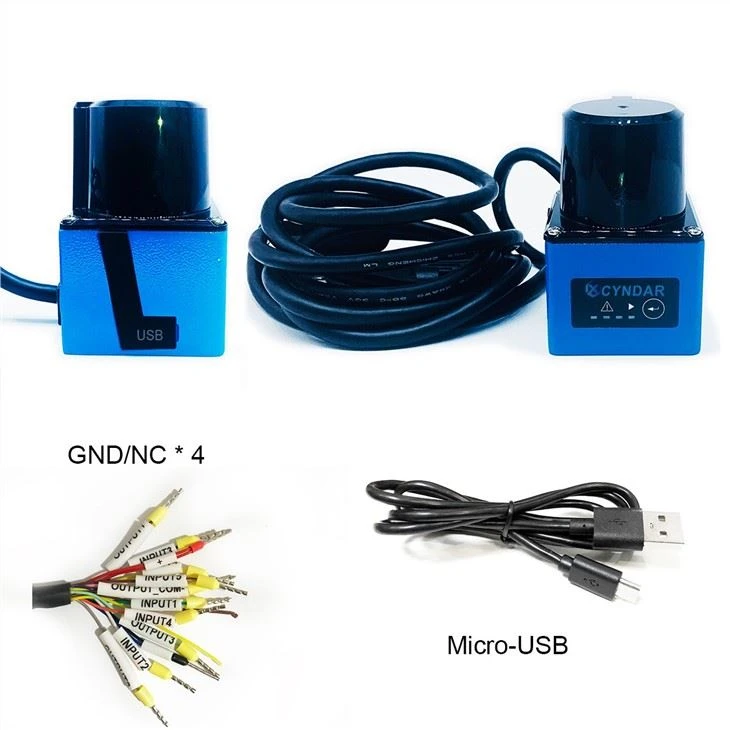

Konfigurace produktu:
1. Laserový skener s kabelem
2. Jedna datová linka USB
3. Návod k použití
4. Jedna softwarová příručka
5. Software, ovladač, 3D kreslení
Případ aplikace
Protikolizní-kolize stavebních strojů a AGV
Antikolizní systém bude ve dne i v noci monitorovat celou oblast za zakladačem, pokud do něj vnikne nějaký předmět.
V přednastavené varovné oblasti bude lidar poskytovat obsluze zvukové a vizuální varovné signály.
O CYNDAR
Od roku 2010 Cyndar pracuje na bezpečnostních senzorech. Trváme na technologických inovacích a na prvním místě klademe úspěch našich zákazníků. Profesionální před{1}}prodejní tým poradí zákazníkům, jak vybrat ty nejvhodnější produkty.
